Řídící jednotka 5v1 pro LED pásky Cobalt Electro CS-5
Kód: COBALT
Poradenství
a návrh vašeho projektu
Detailní popis produktu
Cobalt Electro CS-5 je univerzální řídicí jednotka 5v1 určená k ovládání analogových LED pásků s napájecím napětím 12-24 V. Podporuje jednobarevné, CCT, RGB, RGBW i RGB+CCT LED pásky se společným kladným vodičem V+.
Osvětlení lze ovládat prostřednictvím Wi-Fi a mobilní aplikace Tuya Smart nebo Smart Life, pomocí Bluetooth nebo kompatibilního RF dálkového ovladače pracujícího na frekvenci 2,4 GHz. Jednotka podporuje také hlasové ovládání prostřednictvím Amazon Alexa a Google Assistant.
Hlavní vlastnosti
- jedna řídicí jednotka pro 5 typů analogových LED pásků
- podpora režimů MONO, CCT, RGB, RGBW a RGB+CCT
- ovládání prostřednictvím Wi-Fi a aplikace Tuya Smart nebo Smart Life
- možnost ovládání přes Bluetooth na krátkou vzdálenost
- kompatibilita s RF dálkovými ovladači 2,4 GHz
- podpora hlasového ovládání Amazon Alexa a Google Assistant
- plynulé stmívání, nastavení barev a teploty bílé podle připojeného LED pásku
- časové programy, světelné scény a skupinové ovládání v aplikaci
- paměť posledního nastavení po odpojení napájení
- automatická synchronizace více řídicích jednotek
- bezšroubové svorkovnice pro rychlé připojení vodičů
- PWM regulace s frekvencí 2 kHz
Podporované typy LED pásků
- MONO: jednobarevné LED pásky
- CCT: LED pásky s nastavitelnou teplotou bílé
- RGB: barevné RGB LED pásky
- RGBW: RGB LED pásky se samostatným bílým kanálem
- RGB+CCT: RGB LED pásky s nastavitelnou teplotou bílé
Technické parametry
| Model | CS-5 |
| Vstupní napětí | 12-24 V DC |

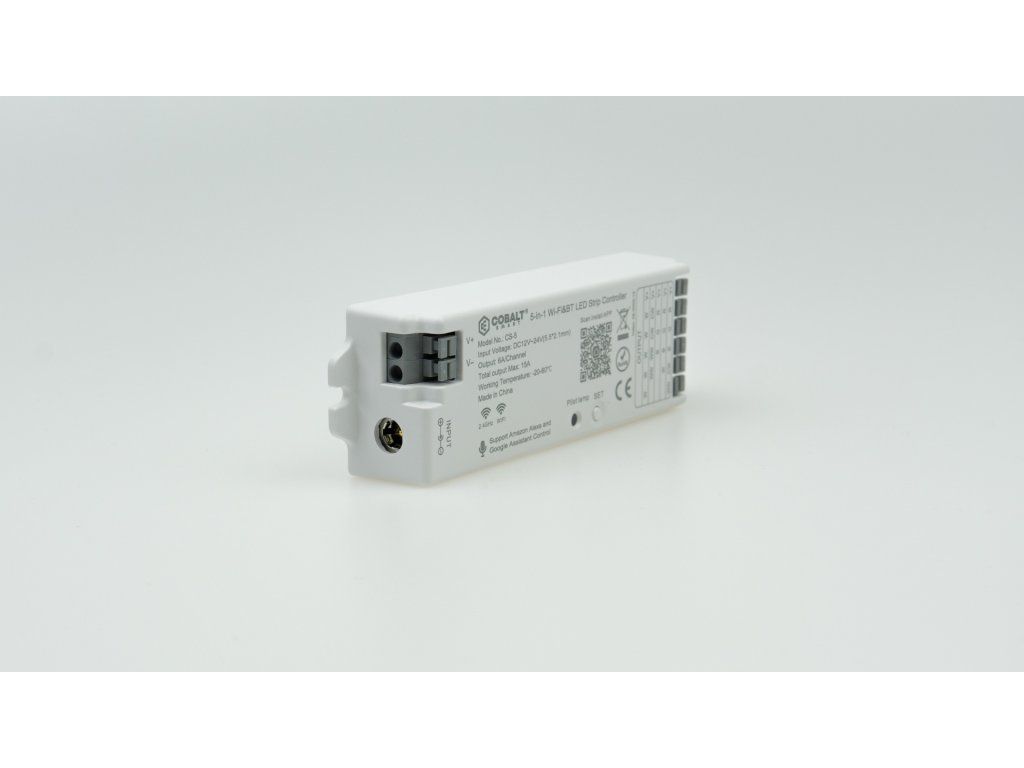

| INPUT 1 | bezšroubová svorkovnice V+ a V-, maximálně 15 A |
| INPUT 2 | DC konektor 5,5 × 2,1 mm, maximálně 8 A |
| Maximální celkový výstupní proud | 15 A |
| Maximální proud na kanál | 6 A |
| Počet výstupních kanálů | 5 |
| Výstupní režimy | MONO, CCT, RGB, RGBW, RGB+CCT |
| Způsob regulace | PWM |
| PWM frekvence | 2 kHz |
| Wi-Fi | IEEE 802.11 b/g/n, 2,4 GHz |
| RF komunikace | 2,4 GHz |
| Dosah RF signálu | až 30 m podle podmínek instalace |
| Mobilní aplikace | Tuya Smart / Smart Life |
| Hlasové ovládání | Amazon Alexa / Google Assistant |
| Provozní teplota | -20 až +60 °C |

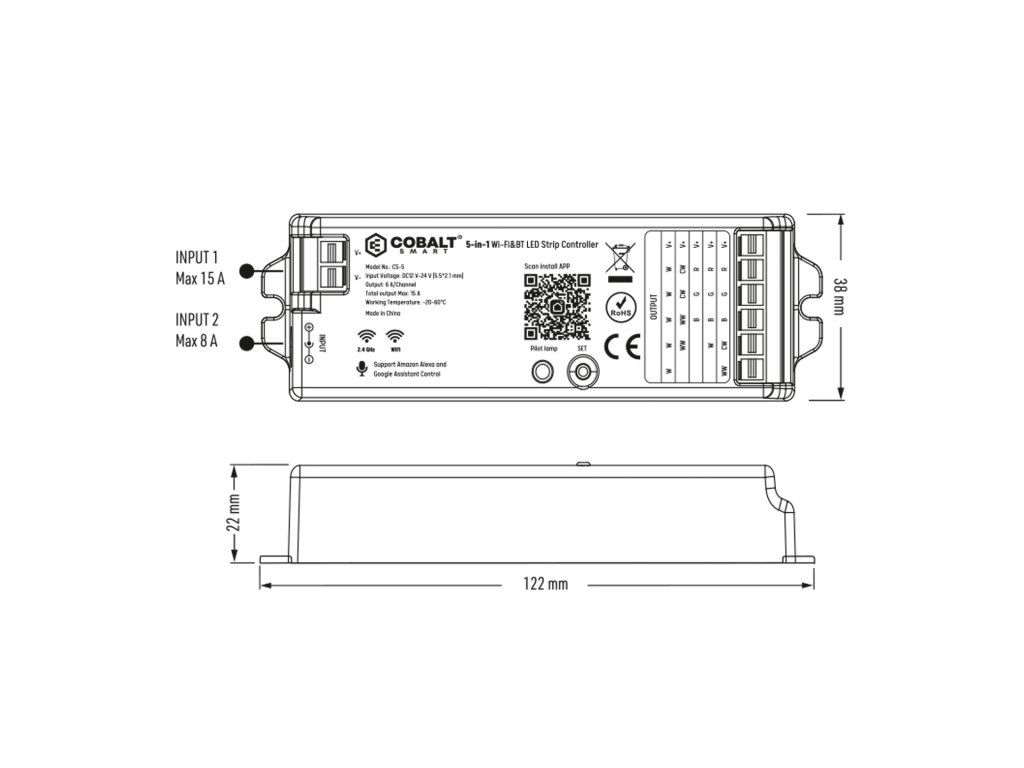

| Rozměry (d × š × v) | 122 × 38 × 22 mm |
| Hmotnost | 65 g |
| Záruka | 5 let |
Důležité informace k instalaci
- Před připojením LED pásku nastavte krátkým stisknutím tlačítka SET odpovídající výstupní režim.
- Napájecí napětí zdroje musí odpovídat napětí připojeného LED pásku.
- Řídicí jednotka je určena pro analogové LED pásky se společným kladným vodičem V+.
- Jednotka není určena pro digitální adresovatelné LED pásky s integrovanými obvody nebo komunikací SPI.
- Při připojení přes bezšroubové svorkovnice odizolujte přibližně 9-10 mm vodiče.
- INPUT 1 přes svorkovnici umožňuje zatížení až 15 A. INPUT 2 přes DC konektor je určen maximálně pro 8 A.
- Maximální proud jednoho výstupního kanálu je 6 A a celkový výstupní proud nesmí překročit 15 A.
- Zapojování provádějte vždy při odpojeném napájení a dodržujte správnou polaritu.
- Bluetooth ovládání je dostupné po prvotním nastavení jednotky v aplikaci přes Wi-Fi.
- Kompatibilní RF dálkový ovladač 2,4 GHz se pořizuje samostatně.
- Zařízení instalujte v suchém a větraném prostoru, mimo přímé sluneční záření, zdroje tepla a vlhkost.
