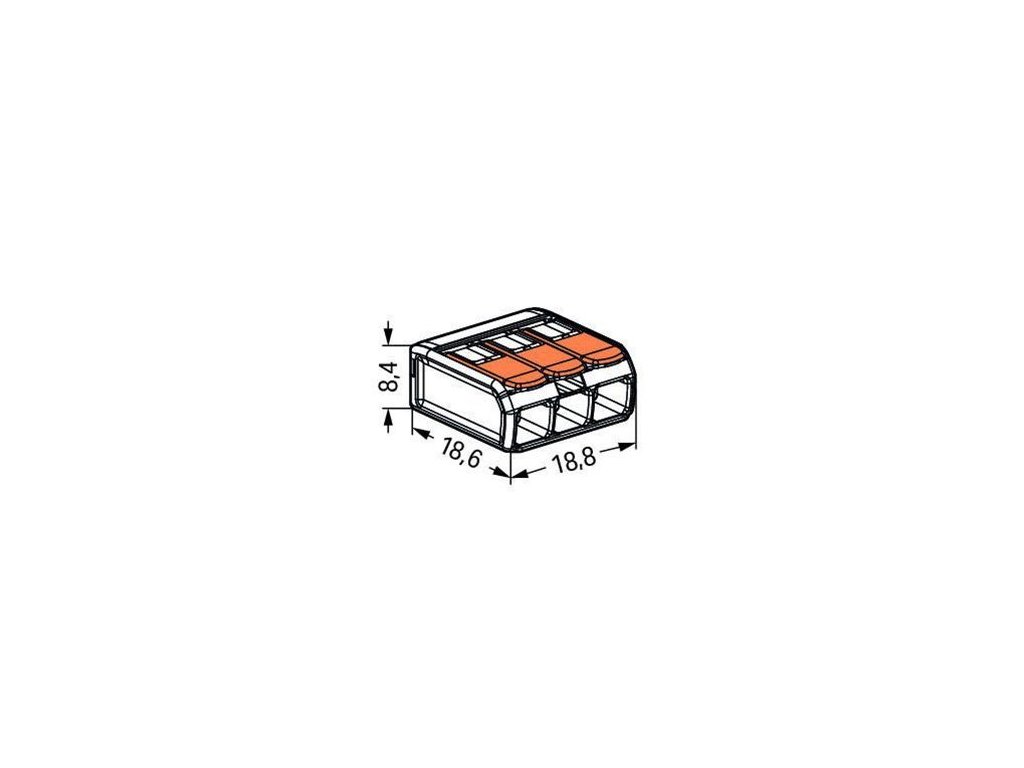

Páčková spojovací svorka WAGO 221-413 pro 3 vodiče, max. 4 mm2
Kód: WAGO3
Související produkty
Detailní popis produktu
WAGO 221-413 je originální třívodičová páčková spojovací svorka určená pro rychlé a bezpečné spojování měděných vodičů. Umožňuje připojit pevné, vícedrátové i jemně ohebné vodiče s různými průřezy až do 4 mm2.
Transparentní pouzdro umožňuje snadnou vizuální kontrolu správného zasunutí vodičů. Ovládací páčky dovolují svorku zapojit bez použití nářadí a v případě potřeby ji znovu otevřít. Svorka je vhodná pro elektroinstalace, rozvodné krabice, svítidla, LED systémy a připojení napájecích zdrojů.
Hlavní vlastnosti
- připojení až tří vodičů do jednoho elektrického potenciálu
- vhodná pro pevné, vícedrátové i jemně ohebné měděné vodiče
- možnost kombinovat vodiče různých typů a průřezů
- rychlé zapojení bez použití nářadí
- opakovaně rozebíratelné spojení
- transparentní pouzdro pro vizuální kontrolu zapojení
- kompaktní provedení vhodné i do omezeného prostoru
- spolehlivá připojovací technologie CAGE CLAMP®
Technické parametry
| Výrobce | WAGO |
|---|---|
| Řada | 221 |
| Model | 221-413 |
| Počet připojovacích míst | 3 |
| Počet elektrických potenciálů | 1 |
| Pevné a vícedrátové vodiče | 0,2–4 mm2 |
| Jemně ohebné vodiče | 0,14–4 mm2 |
| Délka odizolování | 11 mm |
| Jmenovité napětí | 450 V |
| Jmenovitý proud | 32 A |
| Maximální okolní teplota | 85 °C |
| Materiál připojovaných vodičů | Měď |
| Barva pouzdra | Transparentní s oranžovými páčkami |
Jednoduché zapojení
- Odizolujte vodič v délce 11 mm.
- Zvedněte oranžovou páčku svorky.
- Zasuňte vodič až na doraz.
- Sklopením páčky vodič bezpečně upevněte.
- Přes transparentní pouzdro zkontrolujte správné zasunutí vodiče.
Důležité informace: Před zapojením vždy odpojte elektrický obvod od napájení. Svorka je určena pro měděné vodiče a musí být použita v souladu s platnými elektroinstalačními předpisy.
Souvisejicí soubory:
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Hmotnost: | 1 kg |
