LED hliníkový profil KLUŚ PIKO-O

Detailní popis produktu

Účel produktu
 - profil je určen pro všeobecné využití

Instalace
 - pomocí napájecích záslepek, úchytů nebo závěsů

Další informace
 - možnost 360° otáčení svítidla pomocí napájecích záslepek, úchytů a závěsek

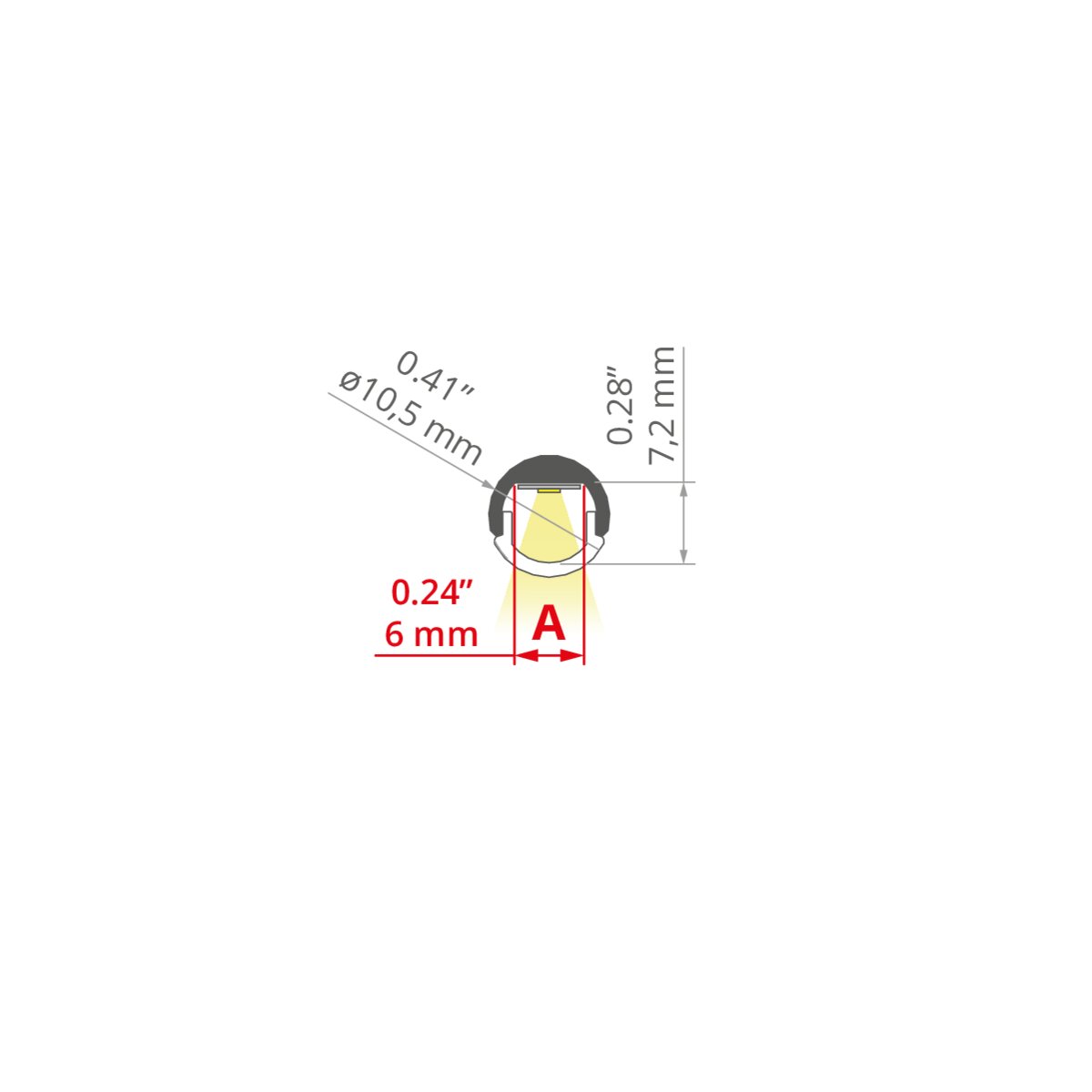

PIKO-O je kompatibilní s LED pásky o šířce 5 mm. Profil PIKO-O je dostupný ve stříbrné a černé anodizované verzi.

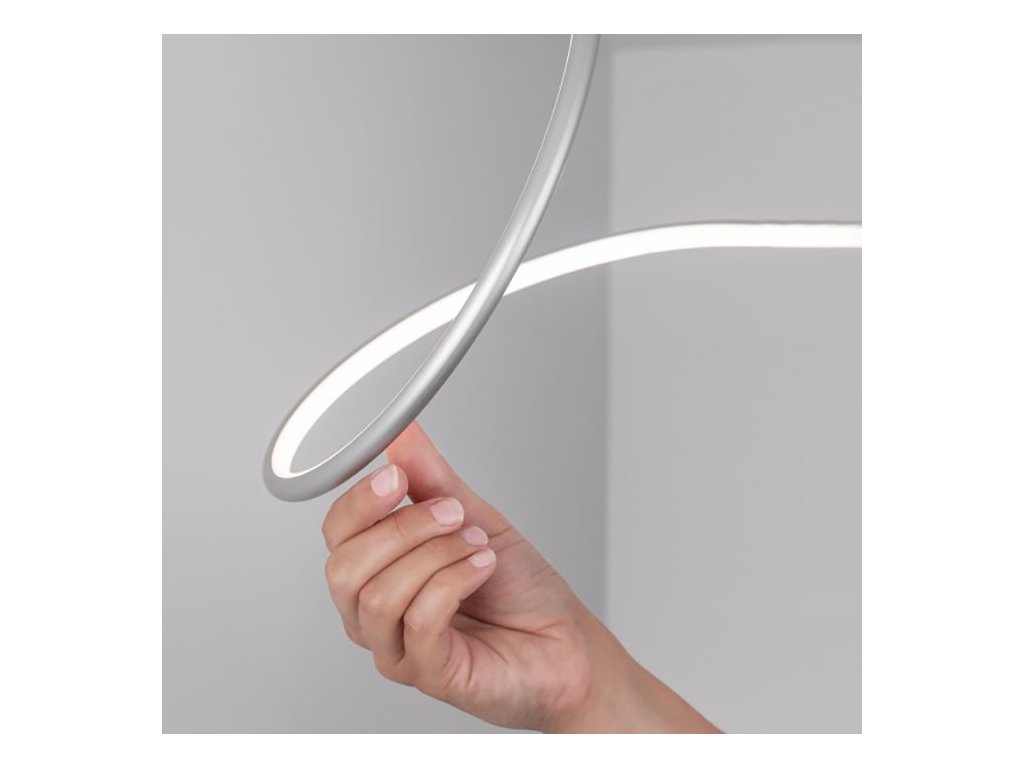

Ohýbání profilu

Minimální vnitřní poloměr s difuzorem uvnitř ohybu 150mm

Minimální vnější poloměr s difuzorem vně ohybu 1000mm

- minimální poloměr - poloměr ohýbání, jehož překročení způsobuje zničení (deformaci, zlomení) profilu nebo způsobuje, že příslušenství, difuzory, záslepky atd. nespolupracují s profilem.
- atypické ohyby jsou možné vyrobit po konzultaci a individuálnímu nacenění
- při ohýbání anodizovaných profilů je nutné počítat s praskáním eloxovaného povrchu (což může být s ohledem na poloměr více či méně viditelné)

Maximální ohyb profilu PIKO-O v délce:
- 3 m je 45 mm
- 2 m je 25 mm
- 1,75 m je 15 mm
- 1,50 m je 10 mm
- 1,20 m je 5 mm
- 1 m je 2 mm

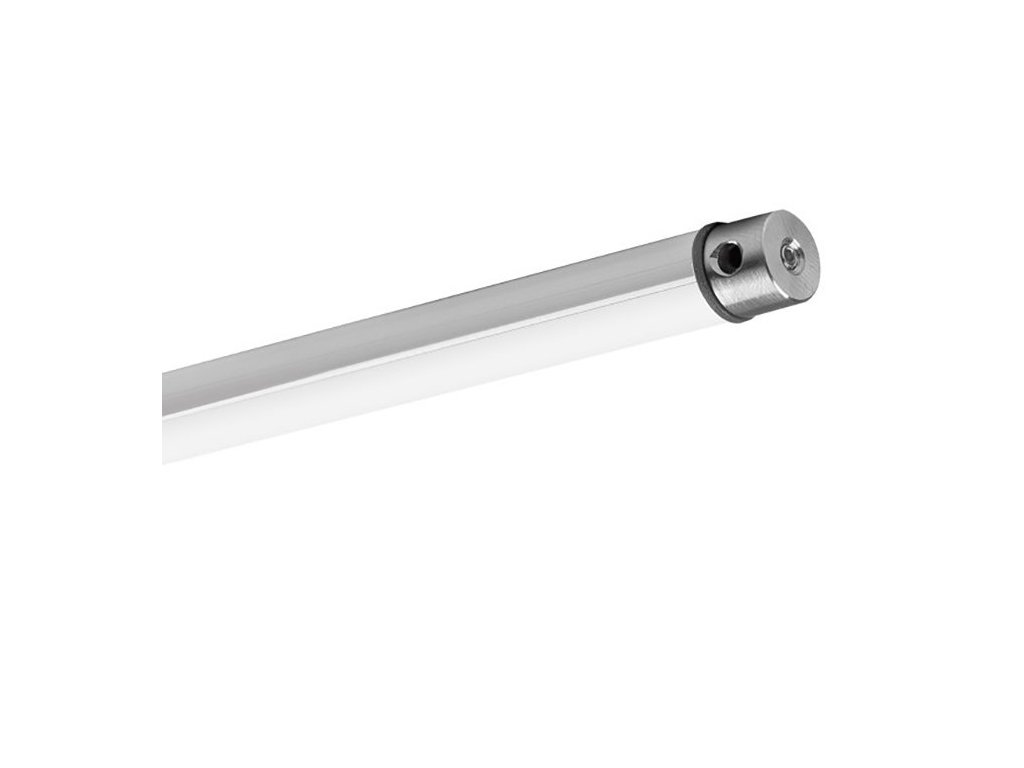

Napájecí záslepka PIKO-O zajišťuje jednopólovou vodivost.
Maximální proud vedený napájecí záslepkou PIKO-O může být 2 A.
